專用設備制造商Kirschenhofer Maschinenbau GmbH使用圖爾克的BL ident I/O系統和TBEN-S I/O模塊确保了卡車催化轉化器的安全模具更換
位于的Kirschenhofer Maschinen GmbH是一家知名的專用設備制造商，同時也從事催化轉化器生産設備的研發和制造。現在完成的卡車催化轉化器制造單元可為客戶生産約60種不同類型的産品。Kirschenhofer使用更先進的自動化技(jì )術來确保每個催化轉化器都符合嚴格的質量标準，并确保各個催化轉化器的可追溯性。用于超現代生産設備的Profinet I/O和RFID系統來自圖爾克。
在硬填料或軟填料中，催化轉化器在自動化制造單元中的安裝都是高度複雜的。因此，許多知名車輛制造商現在轉向位于Neu-Ulm附近Stra?的Swabian鎮的Kirschenhofer Maschinen GmbH。該專用設備制造商專門從事這些類型的安裝機器。
靈活性和可追溯性
在該主要卡車制造商的安裝設備中，最多可生産60多種不同類型的催化轉化器。這些催化轉化器的尺寸不同，具有圓形、橢圓形或多邊形橫截面，并且也使用硬填料或軟填料工藝制造。安裝設備必須提供高度的靈活性，以便處理所有型号，而無需任何改裝時間。每個催化轉化器中安裝的金屬管、纖維層和整體式載體的批次必須在10年後仍可追溯。這樣可以在任何召回操作時将成本或者圖像損壞保持在更低限度。
RFID 模具識别

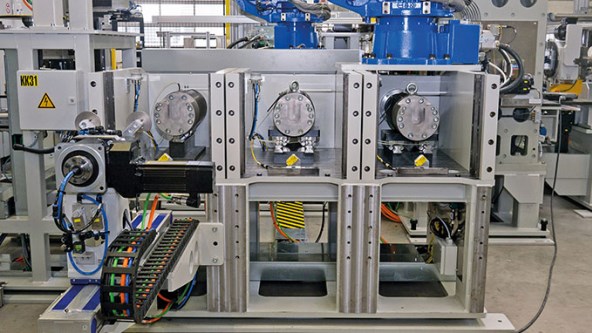

制造過程中機器可以防止和檢測生産故障。例如，檢查整體式載體邊緣是否存在裂紋和損壞，并移除所有故障部件。采用硬填料工藝時，金屬管必須擴展到所需尺寸。根據後續催化轉化器的幾何尺寸，所需的不同模具被裝夾到機器中，并且通常在一個生産批次後更換。這在一天中會進行多次，每個批次為200至1000個催化轉化器，生産速度約為每分鍾一個催化轉化器。由于模具被儲存在中央高貨架倉庫中，并且它們也被用于其他機器，因此客戶需要一個自動化模具識别系統。

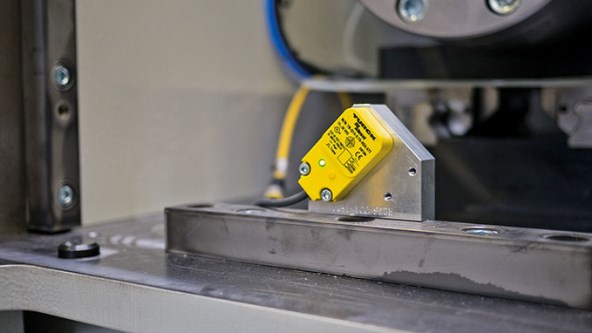

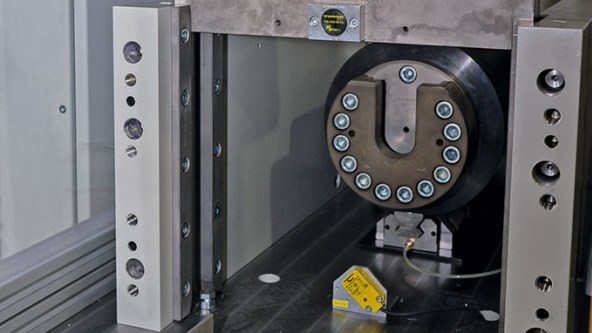

模具識别過程通過圖爾克的RFID BL ident系統實施。為此模具裝有T W-R30-M-K2标簽，這些标簽嵌在金屬内。圖爾克的緊湊型TN-Q14 HF讀寫頭被安裝在模具架上。“我們之所以選擇圖爾克的RFID讀寫頭是因為其緊湊設計。”Kirschenhofer的電氣部門主管Craig Craill說道。Q14的高度隻有14毫米，而提供的更大讀寫距離高達72毫米。盡管讀寫距離在金屬環境中會縮短，但仍然足以保護讀寫頭，避免與模具碰撞。
Profinet I/O 模塊維修方便，節省時間

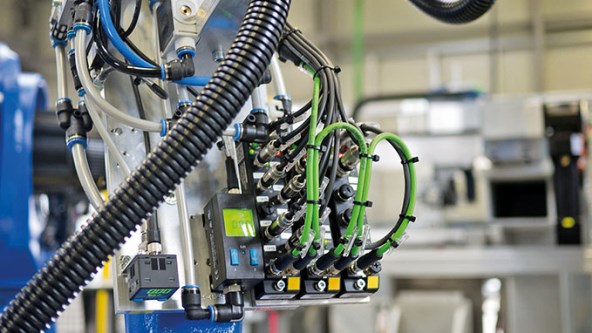

使用圖爾克的緊湊型TBEN-S2-4AO Profinet I/O模塊将相關模拟值傳送到氣動閥。IP67模塊被直接安裝在機械臂上，并将模拟值從控制器傳送到閥門。帶模拟輸入的TBEN-S2-4AI模塊将氣動閥的模拟值反饋給控制器。圖爾克的TBEN-S多協議模塊兼容三種工業以太網協議，因此不僅可用于Profinet網絡，而且還可用于EtherNet/IP和Modbus TCP網絡。
